All about Server in Cisco CCNA Packet Tracer LAB (Myanmar Version) by Silent Dimension



****************************************** *****************************************

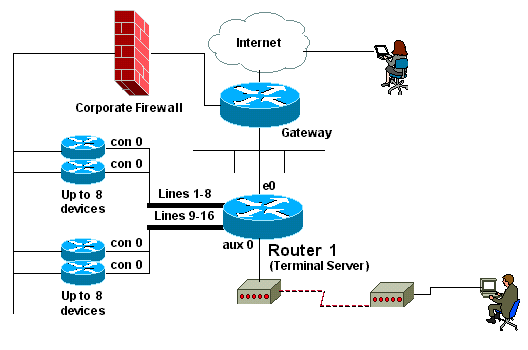

Terminal (comm) Server

    Terminal server ဆိုတာသည္ Out-Of-Band network မွာ device မ်ားျကီးကို single point( device/server
တစ္ခု)  ကေနျပီး ခ်ိတ္ခ်င္တဲ့ အခါမ်ိဳးမွာ အသံုးျပဳပါတယ္။ Terminal server အေနနဲ ့က router ကိုအသံုးျပဳပါတယ္။

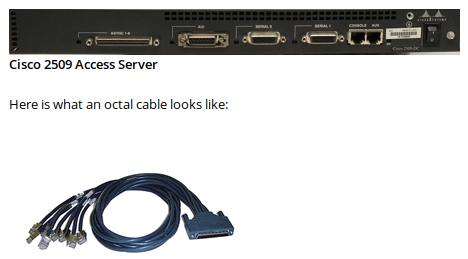

 Terminal Server (Router) ရဲ့ asynchronous ports နဲ ့ router/switch ေတြရဲ့  console port ကိုု Octal cable
ကိုသံုးျပီး ခ်ိတ္ဆက္တာပါ။

ေအာက္မွာရွိတဲ့ LAB ကို လုပ္လိုက္ရင္ေတာ့ မ်က္လံုးထဲ ပိုျမင္သာပါလိမ့္မယ္။ Out-Of-Band network ဆိုတာကို
 အလြယ္မွတ္ရရင္ remote login (telnet SSH) လုပ္မရတဲ့ network တစ္နည္း.. IP နဲ ့မသြားဘဲ..console နဲ့ physical
connect လုပ္ျပီး ခ်ိတ္ရတဲ့ network မ်ိဳးကို Out-Of-Band Managemet လို့ ေခၚတာပါ။

Terminal Server/Access Server LAB

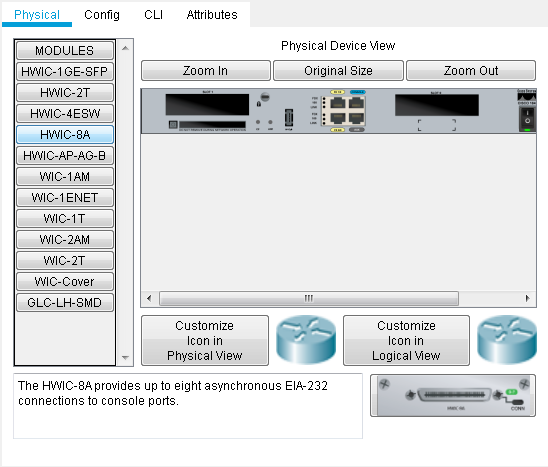

Router 1841 series ကို ေရြးေပးပါ။ ျပီးေတာ့ HWIC-8A ဆိုတဲ ့module ထပ္စို္က္ေပးပါ။ ေအာက္ကပံုကိုျကည့္ပါ.

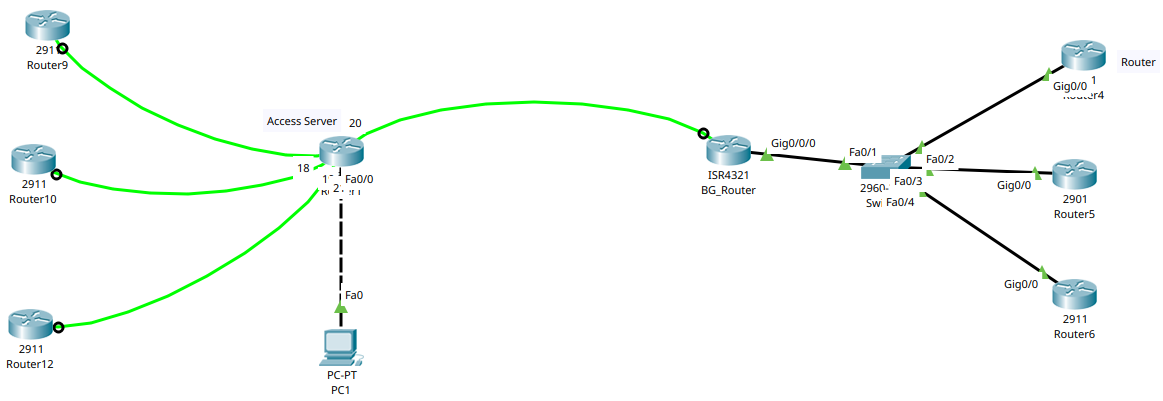

Access Server Lab
Access Server	BG_router	Router
en	BG_Router(config)#ip host R2 192.168.2.2	username cisco password cisco
conf t	BG_Router(config)#ip host R3 192.168.2.3	enable password cisco
host server	BG_Router(config)#ip host R4 192.168.2.4	line vty 0 4
int fa0/0		transport input telnet
ip add 192.168.1.1 255.255.255.0		login local
no sh
exit
username admin privi 15 password admin
enable password cisco
ip domain-name spacex.com
ip ssh version 2
cryp key gen rsa
1024
line 0/1/0 0/1/7
transport input all
login local
exit

Line 0/1/0 0/1/7 ဆုိတာ HIWE-8A တပ္လိုက္လို့ရတဲ ့ asynchronous line ၈ခုကို ေျပာတာပါ။

Computer ကေန လွမ္း၀င္းမယ္ဆုိ ရင္  ssh -l admin:19 192.168.1.1

Admin ေနာက္က 19 ဆိုတာ သူ ့line no ပါ။ HIWE-8A ကတ္မွာ port 8 ခုတပ္လို့ရပါတယ္။ ခုပံုမွာဆိုလဲ အဲ့ ၈ခု
သက္ဆုိင္တဲ့ line no ေတြရွိပါတယ္။ ကုိယ္ခ်ိတ္မယ့္ device က ဘယ္ port ခ်ိတ္ထားလဲ ဆုိတာကို သိမွ line no နဲ
 ့ခ်ိတ္လို့ရမွာပါ။

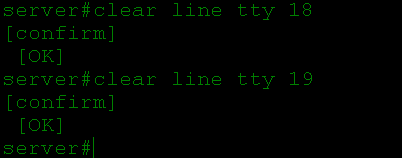

Router ကေန connection ကို disconnect လုပ္မယ္ ဆုိ clear line tty 19 ပါ။

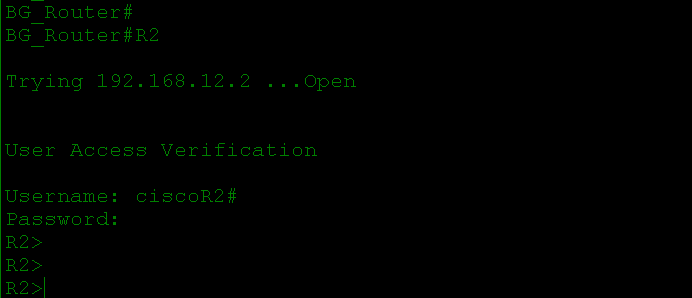

ေနာက္ တစ္ခါ BG_Router(config)#ip host R2 192.168.2.2 အဲ့command ကဘာကို ေျပာေပးခ်င္တာလဲ
 ဆုိေတာ့ R2 ဆိုတဲ့ host အတြက္  IP သည္ 192.168.2.2 ျဖစ္ပါတယ္လို့ ေျပာလိုက္တာပါ။



Enable mode(privileged mode) ကေန R2 လို့ရိုက္လိုက္ရင္  192.168.12.2 IP ရွိတဲ့ router ဆီ ကို
 ေရာက္သြားမွာပဲ ျဖစ္ပါတယ္။

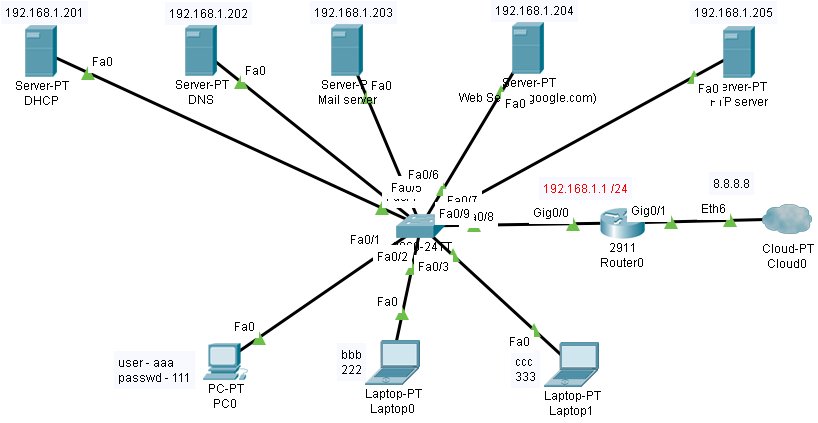

All about Servers

ကဲ packet tracer မွာ ရနုိင္တဲ့  server ေတြကုိသံုးျပီး lap ေလးေတြ ကလိျကည့္က်ရေအာင္ဗ်ာ့..
 ကြ်န္ေတာ္တုိ့ ဒီစာအုပ္မွာ  focust ထားမွာကေတာ့ router/switch ဘက္ျခမ္းကိုေနာ္.. Server ဘက္ျခမ္းက
 concept ေလာက္ပဲ သိထားပါ။ လက္ေတြ့မွာက microsoft server ျဖစ္ျဖစ္ linux server ျဖစ္ျဖစ္ config လုပ္
 ျပီးမွ သံုးလို့ ရမွာေနာ္ ့… ဆာဗာေတြ အားလံုးမွာ IP ေတြသည္ static ေပးတာ ပိုေကာင္းပါတယ္။ Server
အေျကာင္း overview  ေလးျမင္ေအာင္လို့ စမ္းျကည့္က်ရေအာင္ဗ်ာ...

# DHCP server #

PC ေတြ ကို Static IP မေပးေတာ့ပဲ DHCP ကေန တစ္ဆင့္ IP/Mask ေတြရယ္ Gate way / DNS ေတြ ခ်ေပးဖုိ့
config လုပ္ပါ။ start ip ကို 192.168.1.10 ကေန စေပးတာက ေရွ ့က လြတ္ေနတဲ ့ေကာင္ေတြကို static IP အေနနဲ ့
server ေတြ မွာ ေပးဖုိ့ အတြက္ပါ။

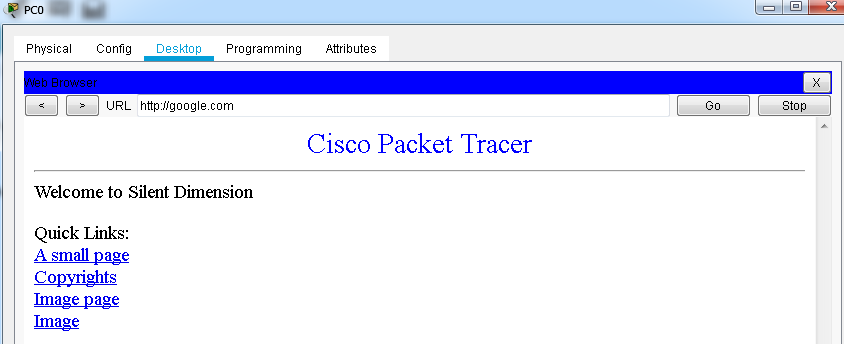

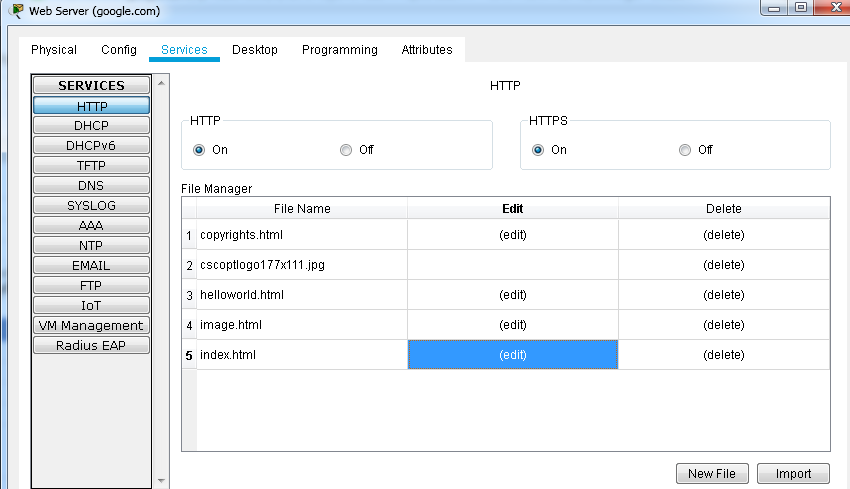

#Web Server#

   Web site တစ္ခု အတြက္ ဆုိ index.html ကို သြားျပင္လု့ိရပါတယ္။ web server သင္ဖူးတဲ့ သူေတြဆုိ သိတယ္..
Web Site တစ္ခု Web address တစ္ခု ကို ေရာက္ရင္ Index ကို auto load လုပ္သြားမွာပါ။  အဲ့မွာ html ပိုင္း ရရင ္နဲ
 နဲ ေလာက္ကလိ လို့လဲ ရတာေပါ့။

Web server မွာ ရွိတဲ ့ IP ကို မွတ္ထားပါ DNS server မွာ name to IP resolve ျပန္လုပ္ေပးရမွာမုိ့.. ခု server ကို
Google.com ဆိုျပီး ထားလိုက္ပါ။

#Mail Server#

SMTP နဲ ့ POP3 ကို on (enable) လုပ္ထားပါ။ SMTP သည္ ေမးလ္ ပို ့ဖုိ ့အတြက္ျဖစ္ျပီး ေတာ့ POP3 သည္ server
 ကေန Mail လက္ခံတဲ ့ေနရာမွာ သံုးပါတယ္။ Mail သံုးမယ္ ဆုိ ရင္ domain ေတာ့ရွိရပါတယ္။ your.name@gmail.com
or your.name@your.company လို့ေပါ့ သက္ဆုိင္ရာ Domain နဲ ့ user ေတြ ရွိမွ Mail ပို့လုိ့ရမွာပါ။ ခု ဒီမွာဆုိ gmail.com
မွာ user aaa, bbb & ccc ဆုိျပီးသံုးေယာက္ create လုပ္ထားပါတယ္။ DNS server မွာ gmail.com အတြက္ IP
resolver လုပ္ဖု့ိအတြက္ server IP ကို မွတ္ထားပါ။

#FTP server #

FTP server ကေတာ့ File ေတြကို upload/download လုပ္တဲ့ ေနရာမွာသံုးတာပါ။ သူ့ မွာ user ေတြအလုိက္
permission ေတြခြဲ ျခားျပီး သက္မွတ္ေပးလို့ရပါတယ္။ IOS image/ config ေတြ backup လုပ္တဲ့ေနရာ version
 Upgrade လုပ္တဲ့ ေနရာေတြမွာ လဲ သံုးပါတယ္။

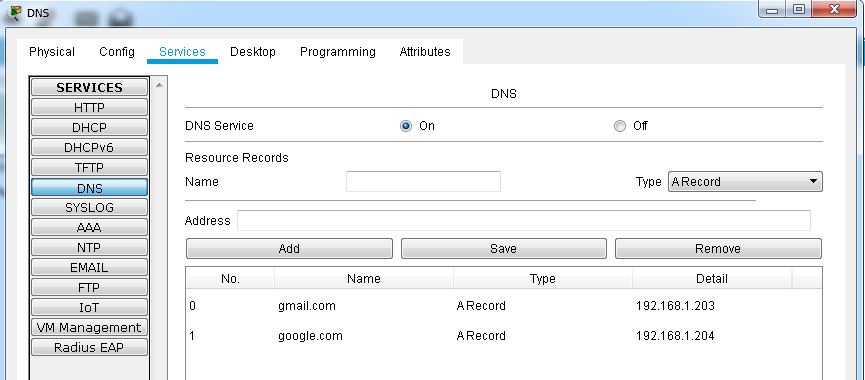

#DNS server #

DNS server ကေတာ့ ရွင္းပါတယ္။ Name ကေန IP ကို resolve လုပ္ေပးတာပါ။ လူေတြ နားလည္ မွတ္မိလြယ္တာက
 name/ စာသားေတြျဖစ္တာမုိ့.. က်ြန္ေတာ္တုိ့ေတြ www.google.com တုိ့ ဘာတုိ့သြားရင္ browser မွာသည္အတုိင္း
ရိုက္လိုက္တာပဲ ေလ.. ဒါေပမယ္ ့.. ေနာက္ကြယ္မွာက www.google.com ကို သြားမယ္ဆုိ အရင္ ဆံုး google ရ ဲ ့ IP
ကို သိမွ သြားလို့ရမွာမုိ ့ DNS က name to IP resolve လုပ္ေပးတဲ့အခါက်မွ သိသြားတာပါ။ IP သိျပီဆုိေတာ့မွ route
 လုပ္ျပီး သြားလုိ့ရတာပါ ။ စက္ေတြ နားလည္တာသည္ zero one / IP / MAC ေတြကိုပဲ နားလည္တာပါ။

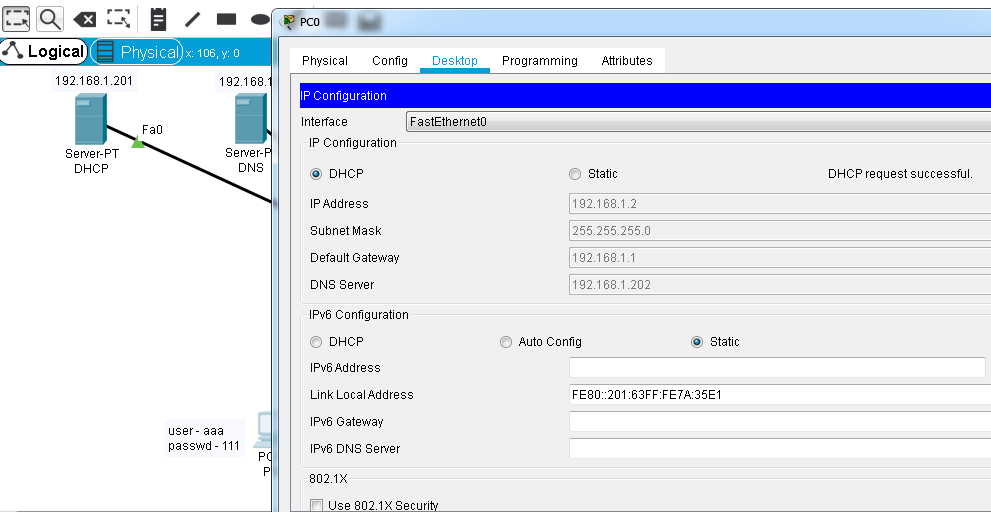

#PC request DHCP #

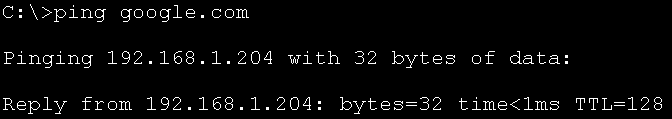

# Test DNS server #

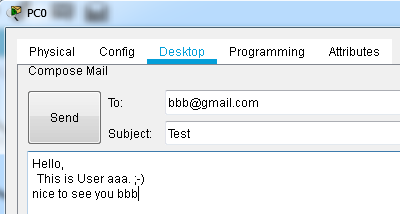

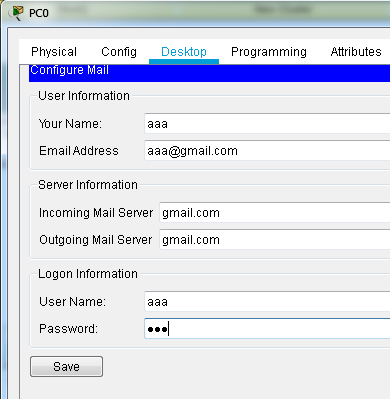

#Using Mail #

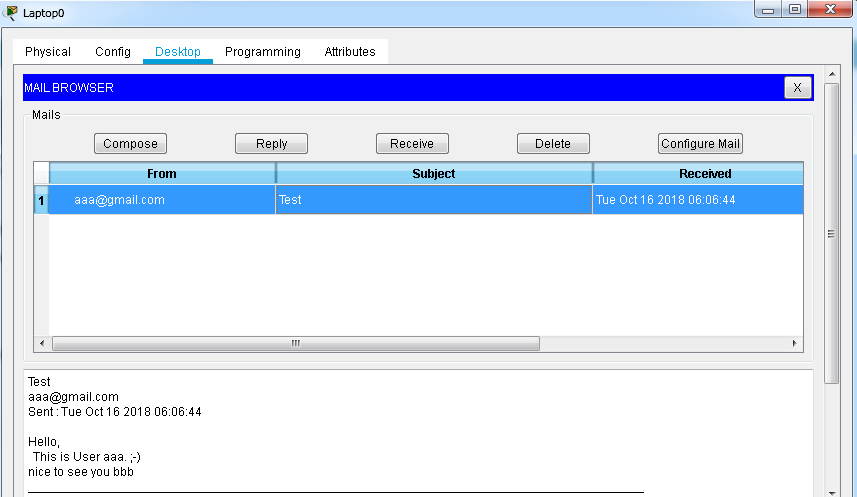

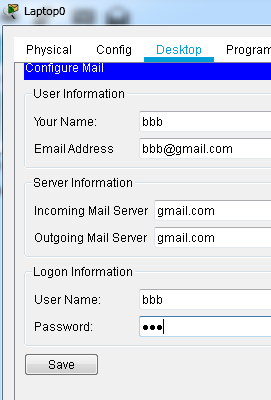

#check from Laptop 0 (user bbb) #

#FTP test #


Download Link
