VTP ကုိသံုးျပီးေတာ့ server မွာ VLAN 10, 20, 30, 40, 50, 111 ထားပါ။
Port အားလံုးကို vlan 50 ထဲ အရင္ ေရြ ့ပါ။
VLAN တစ္ခုဆီမွာ Port နွစ္ခု assign လုပ္ပါ။

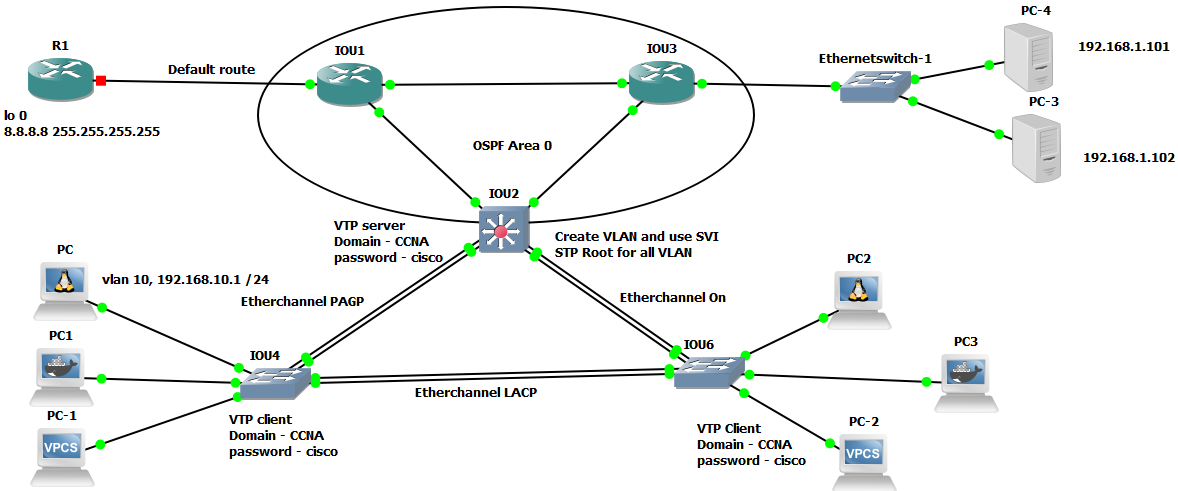

Etherchannel LACP/PAGP/On ကို ပံုပါအတုိင္းလုပ္ပါ။
Trunk မွာ native vlan ကို 1 ကေန 111 ျဖစ္ေအာင္လုပ္ပါ။
Layer 3 switch (IOU2) ကို Root Switch ျဖစ္ေအာင္လုပ္ပါ။
L3 switch မွာ SVI (switched Virtual Interface) ကို သံုးျပီး different VLAN ေတြက PC ေတြ အခ်င္းခ်င္း ping လုိ့ရေအာင္လုပ္ပါ။
Router နဲ ့L3 switch မွာ OSPF run ပါ။
Port အားလံုးကို passive interface ေျပာင္းပါ။ OSPF interface ေတြကို passive ကေန active ေျပာင္းပါ။
Authentication လုပ္ပါ။ R1 ဘက္ကို default route ထုိုးပါ။ default route ကို ospf ကေန ေျကျငာပါ။
Device ေတြမွာ Telent နဲ ့၀င္လို့ရေအာင္လုပ္ပါ။
Device ေတြကို နာမည္ေပးပါ။
Login Banner ထည့္ပါ။
User account 3 ခု ဆီ ေဆာက္ပါ။
Admin 1 ခု နဲ ့Normal user 2 ခုေဆာက္ပါ။
Enable password ကို cisco ထားပါ။
အကုန္ ping လုိ့ရရမယ္။ telnet နဲ့လဲ အကုန္ရရမယ္။
အကုန္ အဆင္ေျပရင္
ACL create လုပ္ပါ။
Server ေတြကိုပဲ internet access ရေအာင္လုပ္ပါ။ (8.8.8.8 ကို သြားနုိင္ေအာင္လုပ္ပါ)
VLAN 20, 30 က PC ေတြပဲ server နဲ ့ connectivity ရေအာင္လုပ္ပါ။
;-)
နွစ္မိ်ဳးထဲေနာ္ acl က။
လုပ္ထားတာေတြကို ScreenShot ထားျပီး ျပန္ျပပါ။
