VLAN lab (MAC base)
Port base vlan ဆုိတာ port ေပၚ မူတည္ျပီး frame ကို tag လုပ္ေပးလိုက္တာကို သိသြားျပီ ဆုိေတာ့
mac base vlan ကို ဆက္ျပီး ေလ့လာက် စို ့။ ဒီမွာက်ေတာ့ vlan ကို port ေပၚ မူတည္ျပီး မခြဲေတာ့ပဲ mac ေ
ပၚ မူတည္ျပီး ခြဲတာပါ။
mac base vlan ကို ဆက္ျပီး ေလ့လာက် စို ့။ ဒီမွာက်ေတာ့ vlan ကို port ေပၚ မူတည္ျပီး မခြဲေတာ့ပဲ mac ေ
ပၚ မူတည္ျပီး ခြဲတာပါ။
သူ ့အလုပ္လုပ္ပံုကို ေအာက္မွာ topology ရယ္ config ရယ္ နဲ ့ရွင္းျပ ပေးထားါပါတယ္။
MAC Base - VLAN config
| |
system-view
| |
sysname S1
| |
vlan batch 10 20
|
vlan ေတြ create လုပ္ပါ။
|
vlan 10
|
vlan ထဲ ကို ၀င္ပါ။
|
mac-vlan mac-address 5489-98D3-6594
|
သက္ဆုိင္ရာ MAC address ေတြကို vlan 10 ထဲ ထည့္ပါ။
|
mac-vlan mac-address 5489-98CA-7182
|
သက္ဆုိင္ရာ MAC address ေတြကို vlan 10 ထဲ ထည့္ပါ။
|
quit
| |
vlan 20
|
vlan ထဲ ကို ၀င္ပါ။
|
mac-vlan mac-address 5489-98E4-6BD0
|
သက္ဆုိင္ရာ MAC address ေတြကို vlan 20 ထဲ ထည့္ပါ။
|
mac-vlan mac-address 5489-9859-7E2D
|
သက္ဆုိင္ရာ MAC address ေတြကို vlan 20 ထဲ ထည့္ပါ။
|
quit
| |
int eth0/0/1
| |
port hybrid untagged vlan 10 20
|
port base တုန္းက port ကို ေရာက္တာနဲ့ tag လုပ္ရပါတယ္
mac base က် MAC address နဲ ့ခြဲတာမုိ ့ untag ပါ။
(hybrid မွ multiple untag ကို supprt ေပးတာ။
|
mac-vlan enable
|
mac-base vlan feature ကို on ပါ။
|
quit
| |
int eth0/0/2
| |
port hybrid untagged vlan 10 20
|
port base တုန္းက port ကို ေရာက္တာနဲ့ tag လုပ္ရပါတယ္
mac base က် MAC address နဲ ့ခြဲတာမုိ ့ untag ပါ။
(hybrid မွ multiple untag ကို supprt ေပးတာ။
|
mac-vlan enable
|
mac-base vlan feature ကို on ပါ။
|
quit
| |
int eth0/0/3
| |
port hybrid untagged vlan 10 20
|
port base တုန္းက port ကို ေရာက္တာနဲ့ tag လုပ္ရပါတယ္
mac base က် MAC address နဲ ့ခြဲတာမုိ ့ untag ပါ။
(hybrid မွ multiple untag ကို supprt ေပးတာ။
|
mac-vlan enable
|
mac-base vlan feature ကို on ပါ။
|
quit
| |
int eth0/0/4
| |
port hybrid untagged vlan 10 20
|
port base တုန္းက port ကို ေရာက္တာနဲ့ tag လုပ္ရပါတယ္
mac base က် MAC address နဲ ့ခြဲတာမုိ ့ untag ပါ။
(hybrid မွ multiple untag ကို supprt ေပးတာ။
|
mac-vlan enable
|
mac-base vlan feature ကို on ပါ။
|
return
| |
save
| |
#display mac-vlan vlan [vid] နဲ ့ျပန္ စစ္ျကည္ပါ။

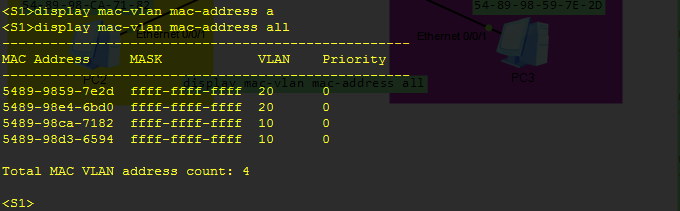

#display mac-vlan mac-address all နဲ ့စစ္ ျကည့္ပါ။

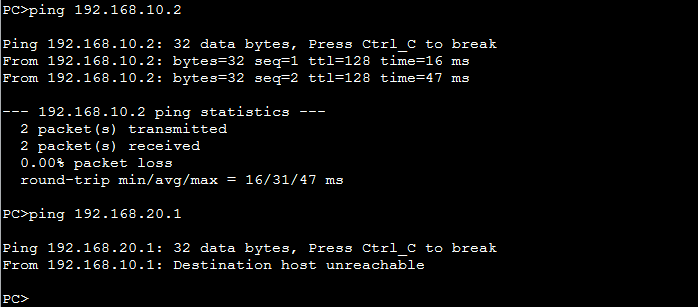

Ping test စမ္းျကည့္ပါ။ vlan 10 မွာ config ခ်ထားတဲ့ mac ေတြ ရွိတဲ ့ pc ေတြ သည္ သူတုိ့အခ်င္း ခ်င္း
ping လုိ့ ရ ကို ရ ရပါမယ္။ vlan 20 က pc ေတြ ဆီကိုေတာ့ ping လုိ့ ရမွာ မဟုတ္ပါဘူး.. Layer 3 device
မခ်ိတ္ထားလု့ိပါ။ vlan တူရင္ ping လုိ့ ရျပီးတာ့ မတူရင္ ping မရဘူးဆုိ က်ြန္ေတာ္ တုိ့ရဲ ့config အလုပ္
လုပ္ပါတယ္။
ping လုိ့ ရ ကို ရ ရပါမယ္။ vlan 20 က pc ေတြ ဆီကိုေတာ့ ping လုိ့ ရမွာ မဟုတ္ပါဘူး.. Layer 3 device
မခ်ိတ္ထားလု့ိပါ။ vlan တူရင္ ping လုိ့ ရျပီးတာ့ မတူရင္ ping မရဘူးဆုိ က်ြန္ေတာ္ တုိ့ရဲ ့config အလုပ္
လုပ္ပါတယ္။
